概 述
1. 主要用途與適用范圍

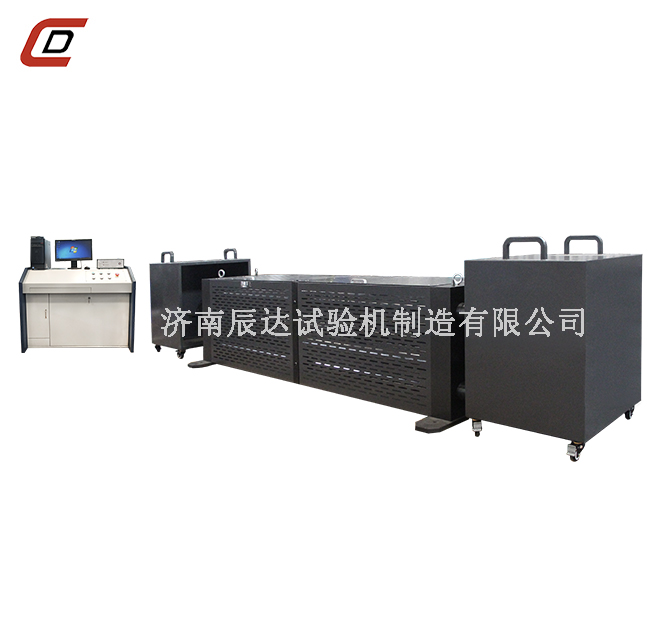

錨固試驗機專用于預應力夾具、錨具的靜載錨固性能測試，可以檢測鋼絞線錨具組裝件靜載錨固效率系數及達到實測極限拉力時的總應變，該試驗機主要應用于夾具、錨具生產企業、公路建設、建工質檢站等單位，進行質量檢測和科學研究使用。
2， 性能特點
錨固試驗機為機械、電氣、液壓、計算機一體化產品，主機采用液壓加載方式對錨具組件施加試驗力、試驗力大小由傳感器測量、測控卡進行數據采集、計算機屏幕顯示試驗力和試驗曲線。該機可以嚴格按照國家標準GB/T14370-2007 《預應力用錨具、夾具和連接器》、JT329.1-1997 《公路橋梁預應力鋼絞線用YM錨具、連接器規格系列》、JT329.2-1997 《公路橋梁預應力鋼絞線用錨具、連接器試驗方法和檢驗規則》中相關規定對錨具、夾具進行質量檢測。電氣測量與軟件數據處理部分均采用了當代先進技術，具有較高的技術水平，產品性能穩定、可靠。
,3，技術參數和技術指標
| 序號 | 項目名稱 | 技術參數 |
| 1 | 最大試驗力 | 6500kN |
| 2 | 試驗力準確度 |
在測量范圍內，示值的±1% |
| 3 | 試驗力測量范圍 | 2%～ 100% |
| 4 | 試驗力分辨力 | 0.025kN |
| 5 | 位移分辨力 | 0.1mm |
| 6 | 拉伸距離（含活塞行程） | 4700mm |
| 7 | 活塞行程 | 200mm |
| 8 | 活塞位移測量范圍 | 200mm |
| 9 | 活塞位移測量準確度 | 小于10mm時,絕對誤差小于±0.5mm 大于10mm時，示值相對誤差小于±1% |
| 10 | 試驗墊板規格 | YM15系列圓錨：6、7、9、 12、13、15、16、18、19孔錨具 |
| 11 | 主機外形尺寸（長×寬×高） | 4500mm×1110mm×890mm （不包括活塞行程） |
| 12 | 主機質量 | 約5000kg |
| 13 | 電源總功率 | 6.5kW， 三相四線380V |
