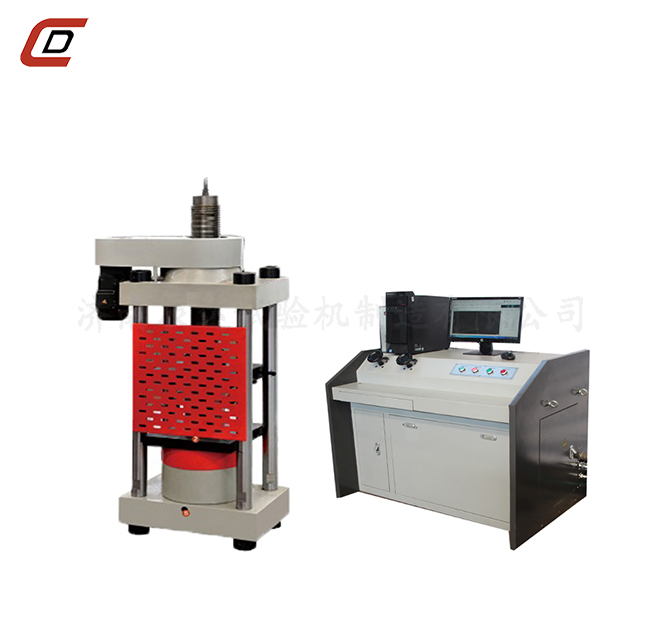

砼壓力試驗機

一、主要功能：

該砼壓力試驗機微機控制、恒速加載自動完成試驗過程，平穩、水平落地即可使用。主要用于巖石、混凝土、水泥制品、空心磚、粉煤灰磚、耐火材料、工程材料、石料、橡膠支座等建筑材料的抗壓強度試驗。是公路、鐵路、橋梁、建筑、建材、大專院校等行業試驗室的必備設備。

二、主要特點：

1、該機采用高精度傳感器和電腦控制，可自動儲存、查閱和打印試驗報告。

2、該機采用旋轉絲杠調整壓縮空間，大大加快試驗進度。

3、完成試驗過程中試驗參數的設定、試驗過程控制，數據采集、處理、分析、存儲及顯示）

4、混凝土彈性模量自動測量裝置，數據自動采集，實時自動對比，無需手動計算。

5、數據自動采集，自動計算，自動分析。強有力的保證了試驗精度，并使試驗過程變得非常便捷。

1 主機

采用油缸下置單絲杠主機，試驗空間可方便地調整。結構如圖一所示。

2 傳動系統

橫梁升降采用手輪、絲杠手動旋轉，實現試驗空間的調整。

3 液壓系統

液壓原理如圖二所示，為負載適應型進油節流調速系統。

油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經單向閥、10μ高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

4 控制系統

PC機全數字控制系統，實現了試驗力和試驗進程的閉環控制,具有等速試驗力、試驗力保持等控制功能以及試驗力，峰值、試驗曲線的屏幕顯示功能，可以按標準的要求完成試驗的數據處理。全鼠標輸入操作和控制模式智能設置專家系統，實現了控制模式的任意設置和各種控制方式之間的平滑切換，使系統具有最大的靈活性，多通道參數的ASCII文件存儲，用于試驗過程的模擬再現和試驗數據的再分析。全數字程控放大器保證調零、換檔全部由計算機自動進行。軟件系統充分發揮了計算機虛擬儀器的強勁功能。多種試驗曲線顯示功能和全過程試驗參數保存功能保證了試驗數據的再處理和網絡操作。

三、技術參數

1、最大試驗力：2000（3000）KN

2、力值精度：≤±1%

3、變形測量裝置精度：0.001mm

4、壓縮空間（上下壓盤間距）：320mm

5、壓盤尺寸： 220*240mm

6、活塞行程：80mm

7、立柱凈間距：270*190mm

8、加荷速率：數字設定，根據材料和標準要求

9、過載保護：超滿量程3%

10、主機外形尺寸：900mm×500mm×1500mm

11、電機功率：1KW

12、工作電壓：380V/220V

13、防護罩（防崩落）。

14、整機重量：1000Kg

15、混凝土彈性模量自動測量裝置。
