產品概述：

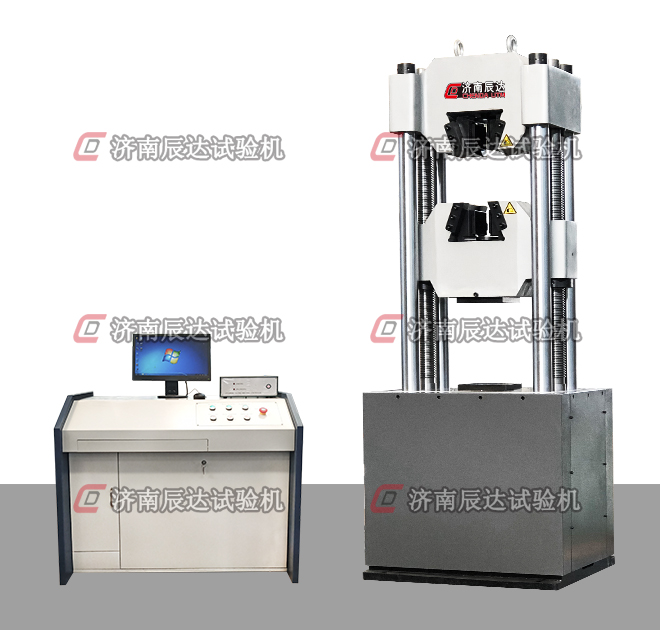

濟南辰達WAW-1000D液壓萬能試驗機采用油缸下置式主機結構，主要用于金屬材料、非金屬材料、產品零件、部件、結構件，標準件的拉伸、壓縮、彎曲等力學性能試驗。
試驗機若增配環境裝置還可做該環境下的材料拉伸、壓縮及彎曲試驗。例如：高溫拉伸、低溫拉伸、壓縮等試驗。
適用于鋼鐵、冶金、建筑建材、質檢中心、水利水電、公路橋梁、科研院所，大專院校力學等廠礦企業和檢測科研機構。
產品的制造和檢驗標準
GB/T 16826-2008 《電液伺服萬能試驗機》；
GB/T 2611-2007 《試驗機 通用技術要求》；
JB/T 6146-2007 《引伸計 技術條件》；
GB/T 13634-2008 《單軸試驗機檢驗用標準測力儀的校準》；
GB/T 22066-2008 《靜力單軸試驗機用計算機數據采集系統的評定》；
GB/T 16825.1-2008 《拉力和壓力試驗機測力系統的檢驗與校準》；
JJG 139-2014 《拉力、壓力和萬能試驗機》；
JJG 1063-2010 《電液伺服萬能試驗機》。
主要性能技術指標
序號
項 目 名 稱
參 數
1
最大試驗力kN
1000
2
試驗力示值相對誤差
≤示值的±1%
3
試驗力測量范圍
最大試驗力的2%~100%
4
等速應力控制范圍(N/mm2·S-1)
2~60
5
等速應變控制范圍
0.00025/s~0.0025/s
6
等速位移控制范圍(mm/min)
0.5~50
7
夾緊方式
液壓夾緊
8
圓試樣夾持直徑范圍mm
Φ13～Φ60
9
扁試樣夾持厚度范圍mm
0~40
10
扁試樣夾持寬度mm
110
11
最大拉伸試驗空間mm
610
12
最大壓縮試驗空間mm
560
13
控制柜外形尺寸mm
1200×620×850
14
主機外形尺寸mm
860*740*2239
15
電機功率kW
2.5
16
重量kg
3500
17
立柱凈間距
500
18
上下壓盤尺寸mm
202*202
19
彎曲支棍間距mm
300
20
彎曲支棍寬度mm
140
21
容許彎曲度mm
100
22
最大活塞行程mm
200
23
活塞最大移動速度mm/min
約80
24
試驗空間調整速度mm/min
約150
