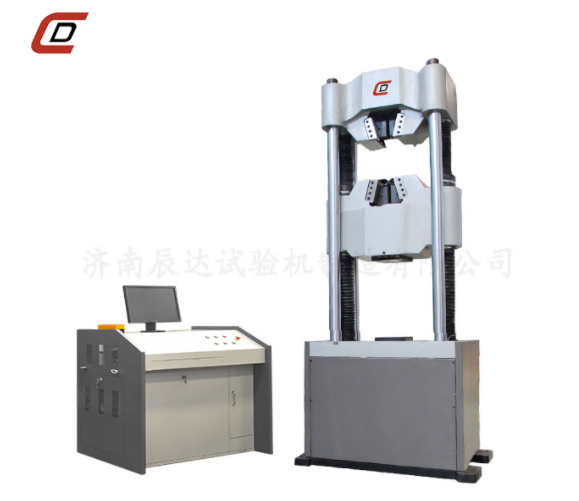

微機控制電液伺服萬能試驗機是一種集多種功能于一體的試驗設備，包括自動控制、測量、數據采集、屏幕顯示和試驗結果處理等。它以油缸下置式主機為平臺，并配備了精密油泵和電液伺服閥以及PC機伺服控制器，可以實現多通道閉環控制，完成試驗過程的全自動控制和測量等功能。這種試驗機具有專業性強、可靠性高和升級簡易等優點，可以不斷隨著試驗機測控技術的發展和試驗標準的變化而完善。今天，將為大家介紹微機控制電液伺服萬能試驗機C型機和D型機的區別。
微機控制電液伺服萬能試驗機C型機是螺母轉動，渦輪蝸桿傳動，無間隙拉伸空間。
微機控制電液伺服萬能試驗機D型機是絲杠轉動、鏈條傳動、有間隙拉伸空間。
一、什么是有間隙拉伸空間?
但凡經過絲杠轉動來完成下橫梁升降的試驗機都是有間隙拉伸空間。絲杠背帽與底座之間必需留有間隙以保證絲杠可以轉動。比方D型機。
二、什么是無間隙拉伸空間?
1.但凡絲杠固定而經過螺母旋轉來完成下橫梁升降的試驗機，螺母與絲杠之間在裝配消弭間隙機構，施加了預緊力，克制下橫梁的自重，螺母在旋轉時與絲杠之間是上端面接觸，消弭了絲杠與螺母之間的間隙，所以稱為無間隙拉伸空間。比方C型機。
2.單拉試驗機的上下橫梁是固定不動的，拉伸空間的調整經過活塞的升降來完成是無間拉伸空間。
三、有間隙拉伸空間對實驗結果有沒有影響?C型機與D型機有什么區別?
1.對實驗力的丈量精確度無影響。對實驗力曲線的連續性有影響。
有間隙拉伸空間的萬能試驗機在做拉伸(或緊縮)實驗時，首先要克制橫梁與絲杠的自重，消弭絲杠背帽與底座之間、螺母與絲杠之間的間隙。由于重力方向與拉力(或壓力)的丈量方向完整分歧，絲毫不影響力值丈量的精確度。但在繪制力時間—曲線的初始階段會呈現出一個平臺，平臺的力值就是權衡與絲杠的自重，標明了實驗力施加的不連續行，這種狀況在GB/T228.1—2010中是允許的，還提出了預拉的倡議。
2.對試樣延伸性能的丈量結果無影響。
有驚間隙拉伸空間的萬能試驗機在做拉伸(或緊縮)實驗時，對延伸性能的實驗結果不會有任何影響。由于GB/T228.1—2010金屬資料室溫拉伸實驗辦法明白規則：Ae、Ag、Agt、At都是經過引伸計丈量所得，與位移無關;斷后伸長率A是經過實測斷后標距計算而得的，也與位移無關。在繪制位移—時間曲線的初始階段，會呈現出一個平臺，平臺的位移量就是絲杠背帽與底座之間、螺母與絲杠之間的間隙。
3.C型就比D型機做工更精密，傳動更平穩。
雖然有間隙拉伸空間的萬能試驗機在做拉伸實驗時，對資料的強度性能與延伸性能的丈量結果均無影響，但依然表現出了試驗機制造的不夠精密。力—時間曲線、位移—時間曲線的初始階段都有個小尾巴。
4.試驗機能否為無間隙拉伸空間，是高質量試驗機的重要標志之一，不可藐視。
