萬能材料試驗機也被稱為萬能拉力機或是電子拉力機。這是一個獨立的伺服加載系統，配備了高精度的寬頻電液伺服閥，確保了系統的高精度、高效率、低噪聲和快速響應;我們使用了一個獨立的液壓固定系統，這確保了系統在低噪聲下穩定工作，并且在試驗中，樣品被穩固地固定，不會發生滑動。接下來，我將向大家詳細介紹萬能材料試驗機的主要組成部分和主機的規格要求。

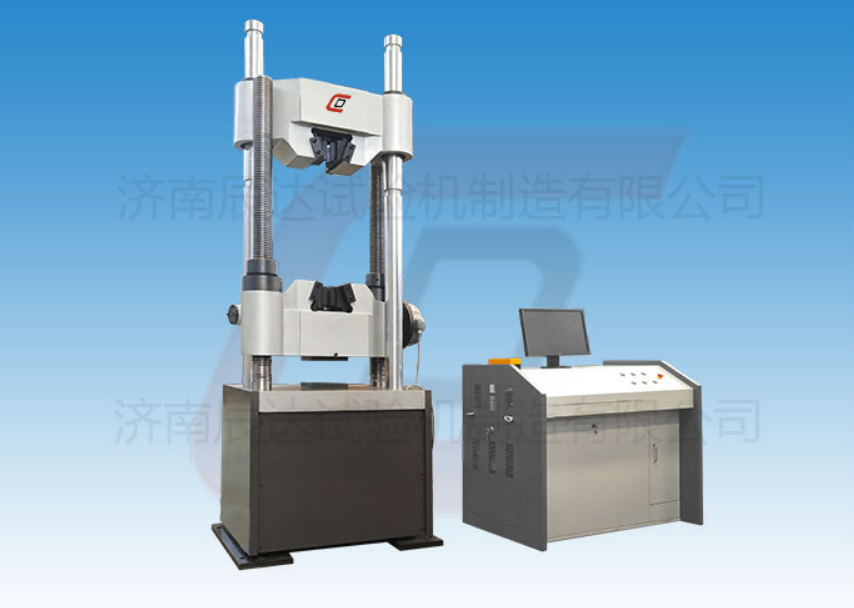

一、萬能材料試驗機的主機構成

萬能材料試驗機主要由支架、液壓操縱箱、外表測力顯現、電氣系統組成。其機體有些有衡量，立柱、上下抗折設備，缸體，機架、底板等。丈量外表安裝在機架右側上部。液壓操作有些安裝在萬能資料試驗機機架右側的下部，下抗折設備裝在活塞頂部，兩邊裝有導向板，能堅持抗折臺面上下運動方位不變。

抗折臺面上裝有標尺，兩個限兩邊裝有導向板，可任意調理抗折跨距，拖錕能上下活動，使受力時能起到平衡效果，在衡量下裝有上抗折設備，經過掉頭螺栓兩根定位柱固定在橫梁下，其間有球頭、球座，螺栓上裝有繃簧以便平衡上抗折設備，拖錕能上下活動。

抗折試驗時，萬能資料試驗機能依據試件的外表狀況，主動調整方位，使壓頭的圓弧面與試件成一條直線，確保測驗的準確度。在油缸與平面上，裝有防塵圈，避免或削減活塞上升與降低時，粉塵進入活塞與油缸間，而使兩者加快磨損。

抗壓試驗時，只要在抗折臺面中心，放上抗壓墊塊及下壓板，在橫梁下拆下抗折設備，即可進行抗壓試驗活塞與油缸間設有密封圈，可避免油液外溢，在缸頂開有一環形槽，并有漏油通道，經過塑料管，把油溢流回油箱。

二、萬能材料試驗機的主機規格

主機規格： A.高精度力量傳感器: 0~10KN 20ton。力量精度在±0.5 以內。

B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100%.全程力量最大解析度 1/1000,00

C.動力系統:臺灣變頻器+交流變頻電機+蝸輪蝸桿減速機+T型絲桿。

D.控制系統: 采用Pulse Command控制方式使控制更精準,速度控制范圍5~250 mm/min。具有快速粗調與慢速微調功能。測試后自動回歸原點、自動儲存。

E.數據傳輸方式：RS232傳輸

F.顯示方式:UTM107+WIN-XP測試軟件液晶屏顯示。

G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。

H.豪華測試界面軟件可實現定速度、定位移、定荷重控制模式加上多階控制模式可滿足普通的測試要求。

I.測試空間:測試寬度約400 mm(標準規格)行走空間800 mm(不含夾具)(標準規格)

J.全程位移: 編碼器1800 P/R，提升4倍精度,采用LINE DRIVE編碼器抗干擾能力極強位移解析0.001mm。小變形：金屬引伸計，解析 0.001mm(選配)

K.安全裝置:過載緊急停機裝置、上下行程限定裝置、漏電自動斷電系統、自動斷點停機功能。

M.手控方式：可增添手動操作盒。
